大家看看这个梁配筋图有什么问题吗？ 永远,提供,国内外

未解决  --    --  7个回答  次浏览0
分享微信 发送朋友 打印
81281
提问人：81281 - 泥土工 2级  举报

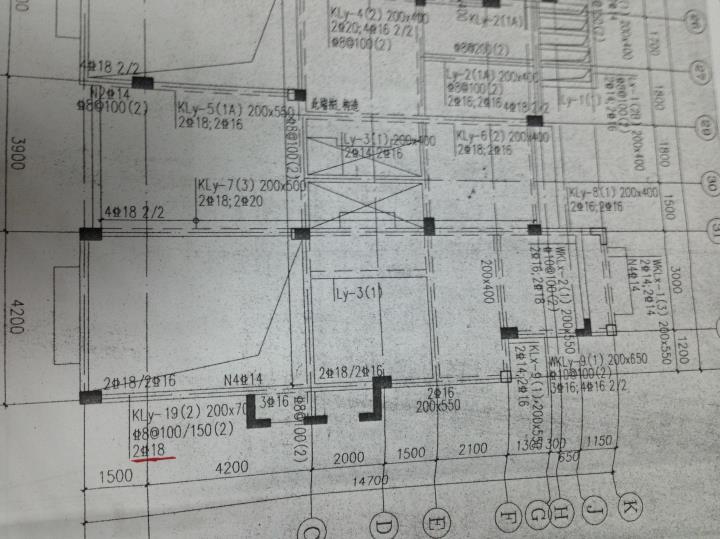

大众援助看一下有红笔标出的那根框架梁（KLy-19(2)配筋有什么问题吗？为什么只用了两根18的钢筋？
86造价网永远以提供国内外最新、最好、最快的造价专业资讯为目标
86造价网永远以提供国内外最新、最好、最快的造价专业资讯为目标
问题补充 提高悬赏 无满意答案 管理此问题 我来回答
回答即可得20分，回答被采纳则获得悬赏分以及奖励50分。 积分规则
参考资料：
如果您的回答是从其他地方引用，请表明出处网址。
共 7 条 普通回答
73041925
楼层: 1
回答人：73041925 - 泥土工 2级 - 提交时间:2022/4/2 16:17:00  举报
上部：通筋为2根18，左支座和中间支钢筋为第一排2根18、第二排2根16，右侧支座为2根18。
下部：第一跨为3根16，第二跨为2根16
10256558
楼层: 2
回答人：10256558 - 泥土工 2级 - 提交时间:2022/4/2 20:27:00  举报
原位标注优先，第一跨面筋是两根18，底筋3根16，第二跨面筋是两根18，底筋2根16，
66820109
楼层: 3
回答人：66820109 - 泥土工 2级 - 提交时间:2022/4/3 0:50:00  举报
它是两根18三级钢，应该按软件计算是通过。因为本梁是边梁并且此处无板相当于过梁。
79412
楼层: 4
回答人：79412 - 泥土工 2级 - 提交时间:2022/4/3 9:48:00  举报
2楼的看图很子细
02717172
楼层: 5
回答人：02717172 - 泥土工 2级 - 提交时间:2022/4/3 18:00:00  举报
能通过审图部门的审查，应该没有问题
12655260
楼层: 6
回答人：12655260 - 泥土工 2级 - 提交时间:2022/4/3 20:04:00  举报
按图施工
78534652
楼层: 7
回答人：78534652 - 泥土工 2级 - 提交时间:2022/4/3 22:05:00  举报
建议找本11G101-1图集，上面有详细的说明
