高层建筑圆弧形阳台施工放线方法？ 高层建筑,阳台,施工

未解决  --    --  11个回答  次浏览0
分享微信 发送朋友 打印
80808
提问人：80808 - 泥土工 2级  举报
中国最佳造价交流网站，致力于建设专为造价同行服务的自由交流家园

高层建筑圆弧形阳台施工放线，

最直接简单有效的要领，及如果用到全站仪该怎么放线，具体用全站仪放线的要领，

准则层中坐标点怎么样确定及计算坐标点，，？？？

求列位援助下。谢谢。

问题补充 提高悬赏 无满意答案 管理此问题 我来回答
回答即可得20分，回答被采纳则获得悬赏分以及奖励50分。 积分规则
参考资料：
如果您的回答是从其他地方引用，请表明出处网址。
共 11 条 普通回答
86162466
楼层: 1
回答人：86162466 - 泥土工 2级 - 提交时间:2018/8/27 8:38:00  举报

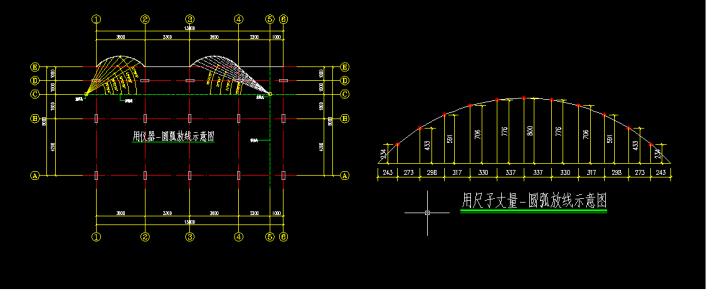

楼层圆弧放线两种方式：1、仪器安置在放线孔位置用角度、距离投放圆弧上的点。2、用弦长线定距离放圆弧点。
32603702
楼层: 2
回答人：32603702 - 泥土工 2级 - 提交时间:2018/8/27 17:19:00  举报

楼放线时不是有基准点及楼的坐标点，知道了用cad自己标注坐标就行，图纸各点均可标注，标注如下图所示：





73169404
楼层: 3
回答人：73169404 - 泥土工 2级 - 提交时间:2018/8/28 1:43:00  举报
看着挺难的，实际还是挺简单的！
00438437
楼层: 4
回答人：00438437 - 泥土工 2级 - 提交时间:2018/8/28 11:28:00  举报

1、建筑物外角点（轴线交点）不用你管，是测绘院的事。

2、建立用户坐标，一个轴线交点设为（0，0），其他的直接读图纸轴线关系就有了（注意正负关系）。

3、选项个各层不碍事的点固定，在每层板上对应位置留个洞，每次以同一点为基准，场外固定一点定向就好了。

64212016
楼层: 5
回答人：64212016 - 泥土工 2级 - 提交时间:2018/8/28 20:24:00  举报

1、建筑物外角点（轴线交点）不用你管，是测绘院的事。

2、建立用户坐标，一个轴线交点设为（0，0），其他的直接读图纸轴线关系就有了（注意正负关系）。

3、选项个各层不碍事的点固定，在每层板上对应位置留个洞，每次以同一点为基准，场外固定一点定向就好了。

09537753
楼层: 6
回答人：09537753 - 泥土工 2级 - 提交时间:2018/8/28 22:38:00  举报
直接在圆心拉尺子用笔直接画。。。
33448834
楼层: 7
回答人：33448834 - 泥土工 2级 - 提交时间:2018/8/29 1:55:00  举报
找圆心用绳子拉，或者用把圆弧分成1到2米一段，用全转仪打
32078179
楼层: 8
回答人：32078179 - 泥土工 2级 - 提交时间:2018/8/29 6:01:00  举报

最科学最精准的就是全站仪。几十年前我放线是用函数，点越多越准确

12444629
楼层: 9
回答人：12444629 - 泥土工 2级 - 提交时间:2018/8/29 14:48:00  举报
分段放样，用全转仪打
60479033
楼层: 10
回答人：60479033 - 泥土工 2级 - 提交时间:2018/8/29 16:26:00  举报
如果弧度和长度相同的话可以用模板或轻体材料做个模型，每层照搬即可。
40530250
楼层: 11
回答人：40530250 - 泥土工 2级 - 提交时间:2018/8/30 0:53:00  举报
先在电脑里画好，然后在实际中进行操作。。。。。。。。。
