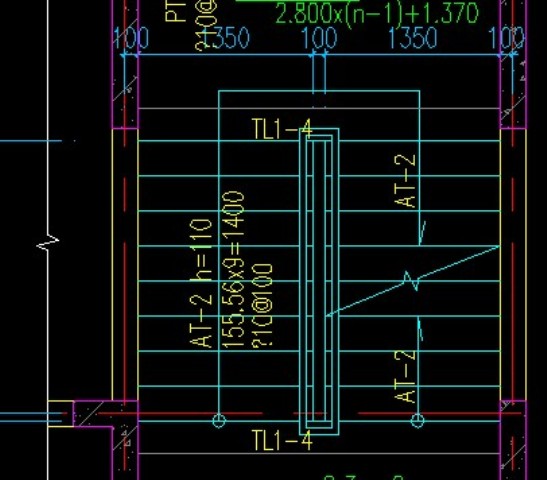

请问这个图怎么识别？

举报 | 删除增补：2010-12-31 12:19

AT-2 H=110 155.56*9=1400 10@100 各体现什么意思？

问题补充提高悬赏无满意答案管理此问题我来回答

共 11 条普通回答

85945154

楼层: 1

回答人：85945154 - 泥土工 2级 - 提交时间:2015/3/4 20:28:00 举报

AT-2:AT为楼梯的类型代号，2为序号，h=110表示梯板厚度为110mm，155.56*9=1400 表示踏步高度为155.56mm，共9个踏步，梯段高度1400mm，？10@100 表示钢筋直径10mm，间距100mm，其中问号本应是钢筋直径符号，由于你的软件中没有安装相应的字体，所以以？形式出现。请学习03G101-2（现浇混凝土板式楼梯）《混凝土结构施工图平面整体表示方法制图规则和构造详图》。

71795

楼层: 2

回答人：71795 - 泥土工 2级 - 提交时间:2015/3/5 1:27:00 举报

请参见03G101-2《板式楼梯平面表示法》中的相关规定。H表示楼梯每台阶高110毫米，155.56*9=1400 是指每台阶宽和台阶数量。

96047471

楼层: 3

回答人：96047471 - 泥土工 2级 - 提交时间:2015/3/5 7:27:00 举报

同意1楼的观点，补充一下课？10@100的问号是钢筋符号，你的电子图符号代码和设计院的不一样，建议你去设计院下载。同时看一看蓝图上的钢筋符号即可。

03158588

楼层: 4

回答人：03158588 - 泥土工 2级 - 提交时间:2015/3/5 11:16:00 举报

AT-2:AT为楼梯的类型代号，2为序号，h=110表示梯板厚度为110mm，155.56*9=1400 表示踏步高度为155.56mm，共9个踏步，梯段高度1400mm，？10@100 表示钢筋直径10mm，间距100mm

18525863

楼层: 5

回答人：18525863 - 泥土工 2级 - 提交时间:2015/3/5 15:58:00 举报

AT－2表示一个梯段编号，h表示每个踏步的高度，155.56*9=1400表示该跟梯段有9个踏步，每个宽度是155.56毫米。虽然有人回答了，但为了要积分，还是回答吧。

90698166

楼层: 6

回答人：90698166 - 泥土工 2级 - 提交时间:2015/3/5 21:58:00 举报

155.56*9=1400表示该跟梯段有9个踏步，155.56表示的应该是踏步高度吧。楼梯宽哪有这么窄的

72874481

楼层: 7

回答人：72874481 - 泥土工 2级 - 提交时间:2015/3/5 23:35:00 举报

？10@100 应该表示10毫米的一级圆钢，间距100毫米。这个符号的出现说明你的CAD软件没有安装相应的字体。到设计找找或者上网上搜搜吧。

73164

楼层: 8

回答人：73164 - 泥土工 2级 - 提交时间:2015/3/6 4:16:00 举报

H=110不是楼梯每台阶高度，是指台阶下侧板厚度，是木工在斜坡上吊模的高度。155.56*9=1400 是指台阶高度乘以步数也就是说楼面到休息平台高度是1400，？10@100 ?10是指钢筋级别和钢筋直径当然你安装的CAD里面字符不够，等一下我把字符发给你，你装进去就可以了（不好意思我传不上去，但是你可以在天工下，名字叫天正字库）

07401901

楼层: 9

回答人：07401901 - 泥土工 2级 - 提交时间:2015/3/6 10:39:00 举报

基本同意1楼的观点，但？是表示钢筋的种类（一级钢、二级钢还是三级钢），10表示钢筋的直径，@100表示间距，155.56为楼梯踏步的高度，不是宽度

74408

楼层: 10

回答人：74408 - 泥土工 2级 - 提交时间:2015/3/6 17:49:00 举报

详见 03G101-2 现浇混凝土板式楼梯

77572102

楼层: 11

回答人：77572102 - 泥土工 2级 - 提交时间:2015/3/6 23:41:00 举报

同意1楼，补充一下“？”，是钢筋级别的符号，你的CAD中字体显示不出来，说明你没有那种字体，或者是字体没有选择对，建议你到设计院拷贝字体，并且将字体拷贝到你的CAD安装根目录下的字体文件夹内。还有，仔细核对设计蓝图。
