市政管网识图 体现,蓝色,门路

如图，蓝色的线和数字体现什么？绿色的井为什么有一个圈和两个圈？体现什么两个篦子中间蓝色的线是支管吧？没有标注距离？

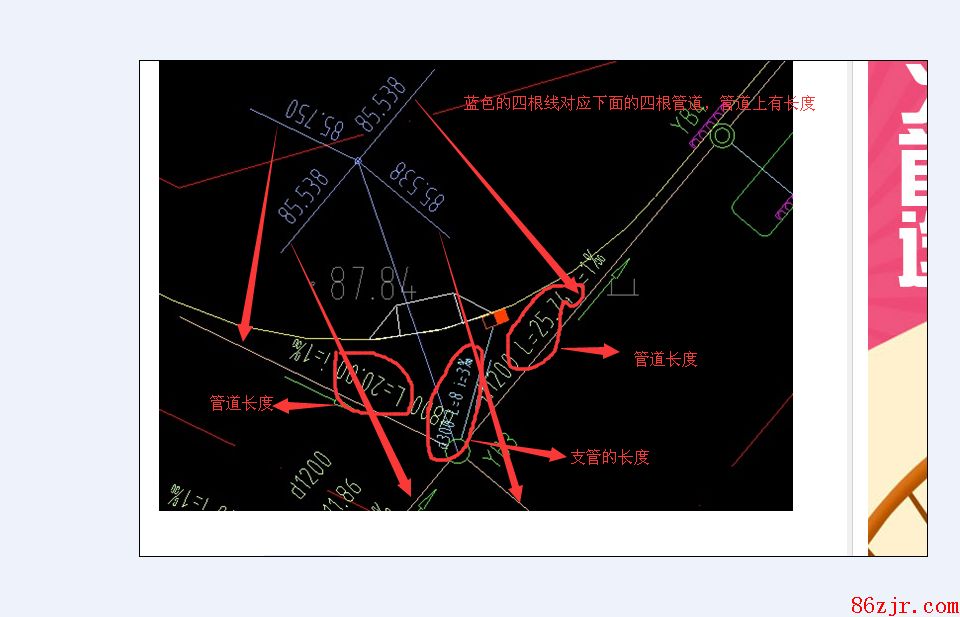

蓝色的线和数字体现什么？【蓝色的线代表进入该井的四条管道，数字体现各条管道的标高】绿色的井为什么有一个圈和两个圈？【都是体现井子，没有特殊含义】体现什么两个篦子中间蓝色的线是支管吧？【是支管】没有标注距离？【有距离的】

造价行业最大的互动问答知识信息交流分享平台，凝聚了 造价行业网友的智慧 建筑问答网永远以提供国内外最新、最好、最快的造价专业资讯为目标

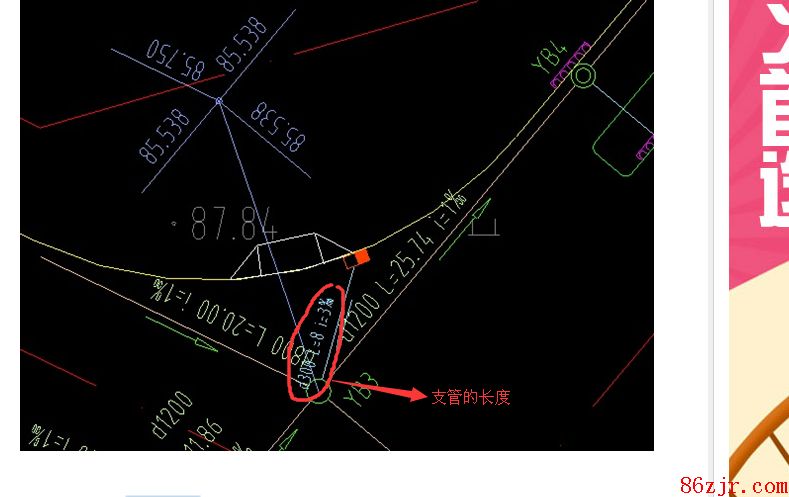

 图中有对应的长度的

 我算这些管道挖沟槽的时候，是不是也要结合门路的标高？【要结合门路标高，如果管道有纵断面图的话，也可以从断面图中看出地面的原始标高】从门路基底开始算还是从原标高算？【应该从原始高度开始挖土】回填的时候回填到门路基底就行了？【是的，回填到门路基底】基底上面的开挖工程量算到路面工程里边？【是的】
