电缆分支计算电缆,出来,连接

已解决 -- -- 4个回答次浏览0

从配电箱1AL1出来的连接配电箱AL01的电缆回路WP1是几根电缆，JXT2-10（10）体现的是什么意思，大神们回复呀！

最佳答案

楼层: 1

回答人：99361689 - 泥土工 2级 - 提交时间:2015/11/12 3:40:00 举报

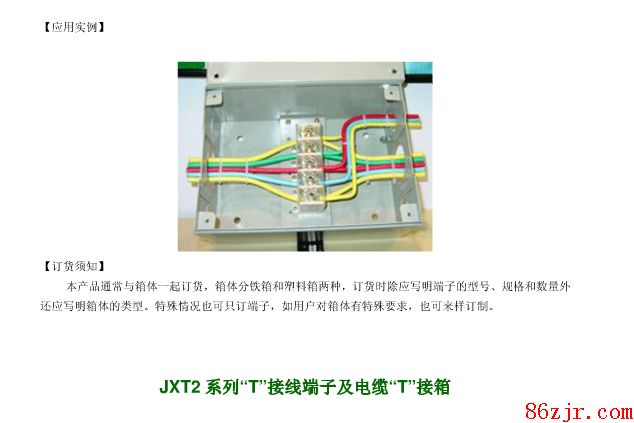

你好：从配电箱1AL1出来的连接配电箱AL01的电缆回路WP1是一根电缆，JXT2-10（10）体现的是电缆的T 接箱。

这根电缆沿桥架敷设，无桥架处穿管敷设，在中间配电箱处接纳JXT-2系列T接箱做T 接。

建筑问答网永远以提供国内外最新、最好、最快的造价专业资讯为目标

对最佳答案的评论

共 4 条普通回答

楼层: 2

回答人：31003743 - 泥土工 2级 - 提交时间:2015/11/12 12:27:00 举报

WP1就是一个电缆啊，一根五芯10mm2的电缆，在桥架中穿40的钢管，至于JXT2-10(10),单看一个系统图看不出来什么，可以找找平面图中有没有这个表示。

楼层: 3

回答人：35502176 - 泥土工 2级 - 提交时间:2015/11/12 20:14:00 举报

从配电箱1AL1出来的连接配电箱AL01的电缆回路WP1是一根YJV-5*10电缆，穿SC40焊接钢管或沿桥架敷设。JXT2-10（10）表示电缆T接的规格型号。

楼层: 4

回答人：61369017 - 泥土工 2级 - 提交时间:2015/11/13 3:31:00 举报

从配电箱1AL1出来的连接配电箱AL01的电缆回路WP1是几根电缆J(从头到底就一根电缆) XT2-10（10）表示的是什么意思，大神们回复呀！(XT2-10（10）表示主电缆与分支电缆T连接也就是穿刺线夹T连接到各AL01箱，而主电缆是不断头的。)

楼层: 5

回答人：35912287 - 泥土工 2级 - 提交时间:2015/11/13 6:53:00 举报

最简单直接的方法

你看看AL01配电箱系统图就清楚了，看有没有JXT2-10（10），是不是T接箱？如果有T接箱，而且T接箱到AL01的电缆不是YJV-5*10，那么1AL1出来的连接配电箱AL01的回路是一根电缆。相反，如果没有T接箱，到AL01的电缆是YJV-5*10，那么设计就错误。
