安装算量---CAD导图其中,计量,名称

已解决 -- -- 2个回答次浏览0

电气图纸一般插座和照明是画在两张图上的，怎样导入到同一层算量，配电箱是不是多算了

最佳答案

楼层: 1

回答人：74632482 - 泥土工 2级 - 提交时间:2015/2/18 20:26:00 举报

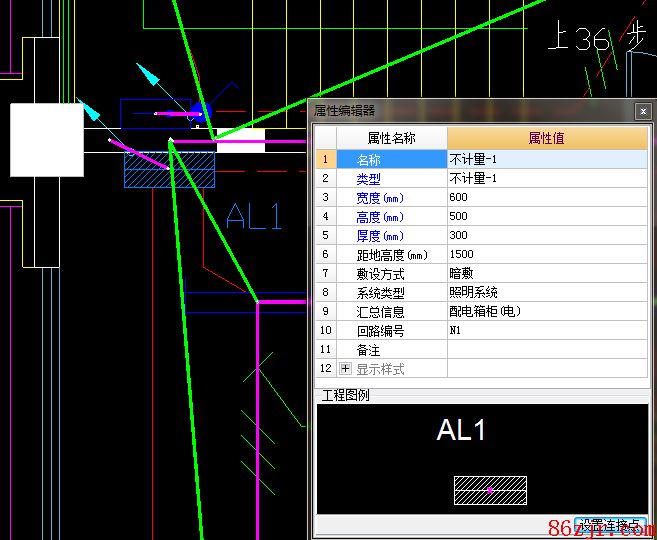

两张图都导入，识别完配电箱后，把其中一张图的配电箱改成不计量。点击其中一张图的配电箱——属性把配电箱名称和类型都改为‘不计量’，观察工程量就明白了，下图为AL1配电箱改的名称；

对最佳答案的评论

共 2 条普通回答

楼层: 2

回答人：79590033 - 泥土工 2级 - 提交时间:2015/2/19 6:24:00 举报

你好：只能逐一导入，识别完插座图纸，再导入照明图纸，配电箱识别一次即可。

楼层: 3

回答人：59168188 - 泥土工 2级 - 提交时间:2015/2/19 8:21:00 举报

如果不用这个方法。就要删除一张。只留下一张，这张完成后，删除，还导入两张，删除做完的，做这张
